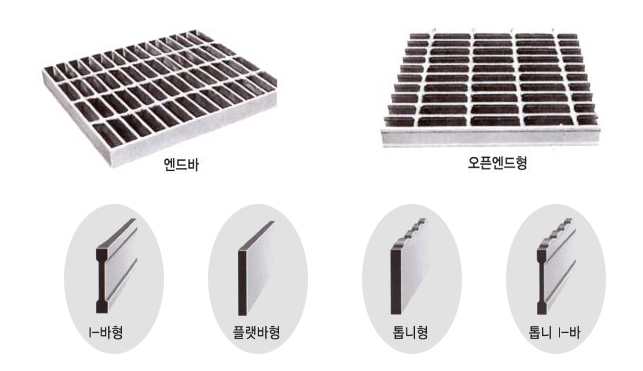

기본형그레이팅

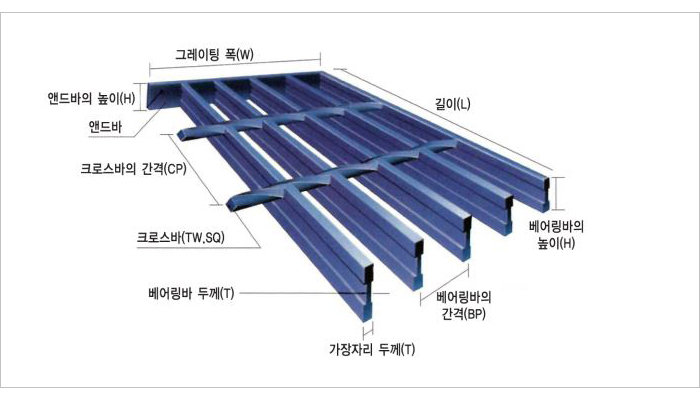

 스틸그레이팅의 구조







  스틸그레이팅 특징


- 강도가 강하다.
   Bearing Bar와 Cross Bar를 각각 용접하여 단일한 격자무늬가 구성된다.

- 빛의 통과와 통풍에 우수하다.
  빛의 통과와 통풍력은 그레이팅의 개구율이 높아 우수하다.
  따라서 작업 주위를 깨끗하고 밝게 유지 시킨디ㅏ.

- 설치와 이동이 쉽다.
  고객의 설계에 의해 제조되므로 필요한 곳에 설치가 쉽고, 생산품의 노출 부분이 많아 이동이 쉽다.

- 외적으로 보기가 좋다.
  격자 무늬는 공장등의 바닥 형태와 깔끔하게 조화를 이루고 도형의 전체적 조화를 이룬다.






  스틸그레이팅 규격



- 측구용 그레이팅


 규격

중량(kg)

뚜껑

받침

 150*1000*25

 3.2

3.1

 200*1000*25

 3.9

3.3

 250*1000*25

 4.7

3.4

 300*1000*25

 5.65

3.5

 400*1000*25

 7

3.8

 150*1000*32

 3.3

4.2

 200*1000*32

 5.4

4.4

 250*1000*32

6.4

4.5

 300*1000*32

 7.1

4.8

 350*1000*32

 8

4.9

 400*1000*32

 9

5.1

 300*1000*44

 7.9

5.5

 400*1000*44

 9.5

5.9

 500*1000*44

 11.8

6.4

 600*1000*44

 13.7

6.8

 300*1000*50

 9

6.2

 350*1000*50

 10

6.5

 400*1000*50

 11

6.7

 400*1000*50(7*4)

 15

6.7

 500*1000*50(7*4)

 18.6

7.2

 600*1000*50(7*4)

 22

7.7

 500*1000*50

 13.8

7.2

 600*1000*50

 16.2

7.7

 700*1000*50

 18

8.2

 400*1000*65

 21.6

 7.6

 400*1000*75

 22.5

8.4

 500*1000*75

 27

 600*1000*75

 31

9.6

 700*1000*75

 34.7

10.3




- 집수정용그레이팅



 규격

중량(kg)

 뚜껑

받침

 400*500*44

 4.9

3.8

 400*500*50

 5.4

4.3

 500*500*50

 6.9

4.8

 400*500*50(7*4)

8.1

4.8

 500*600*50

 8.2

5.3

 550*550*50

 8.5

5.3

 600*600*50

 9.4

5.8

 700*700*50

 12.5

6.7

 700*700*50(7*4)

 17.5



 800*800*50

 17.4

7.7

 900*900*50

 20.5

8.6

 1000*1000*50

 25.1

9.6

 1100*1100*50

 32.5

10.6

 1300*1300*50

44

12.5

 1600*1600*50

 56

15.4

 700*700*65

 24.2

7.6

 800*800*65

 31.3

8.7

 900*900*65

 41.6

9.8

 1000*1000*65

 50.8

10.9

 700*700*75

 24.5

8.4

 800*800*75

 33

9.6

 900*900*75

 41

10.8

 1000*1000*75

 52.5

12

 1100*1100*75

 60

 13.2

 1300*1300*75

 84

15.6

 1600*1600*75

 120

19.3

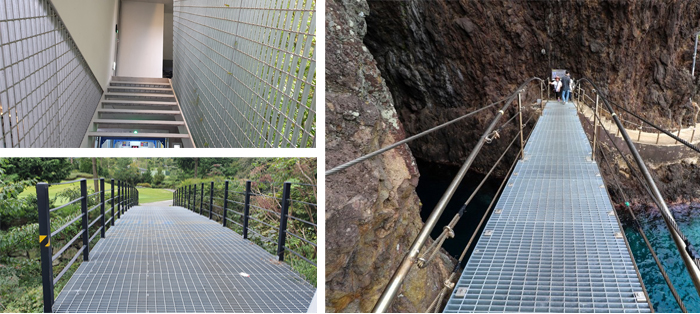

  스틸그레이팅의 시공사례
